Fungsi Evaporator AC Mobil: Cara Kerja dan Tanda Kerusakannya

Penulis : hanip/SejukMedia

Fungsi evaporator AC mobil jauh lebih krusial dari yang sebagian besar pemilik kendaraan sadari. Komponen berbentuk kisi aluminium ini bersembunyi di balik dashboard, namun dialah yang benar-benar bertanggung jawab atas udara sejuk di kabin. Tanpa evaporator yang sehat, seluruh siklus refrigerasi tidak akan menghasilkan pendinginan yang optimal.

Banyak keluhan AC kurang dingin, bau apek, atau hembusan udara yang lemah berakar dari kondisi evaporator yang kotor atau bocor. Masalah ini sering diabaikan karena posisinya yang tersembunyi di balik panel dasbor. Artikel ini mengurai tuntas anatomi, fungsi, alur kerja, hingga tanda kerusakan evaporator AC mobil yang wajib anda kenali sebelum terlambat.

1. Apa Itu Evaporator AC Mobil dan Konstruksinya

Evaporator AC mobil adalah komponen penukar panas yang terbuat dari material aluminium berlapis sirip-sirip atau fin. Posisinya berada di dalam housing blower, tepat di balik panel dasbor sisi penumpang. Refrigeran R134a atau R1234yf bertekanan rendah mengalir melalui pipa kapiler di dalam inti evaporator ini.

Konstruksi evaporator terdiri dari dua bagian utama: core (inti aluminium tempat refrigeran mengalir) dan housing (rumah blower yang mengarahkan aliran udara). Motor blower sentrifugal bertugas menyedot udara kabin dan mengalirkannya melewati permukaan fin evaporator yang dingin. Sirip aluminium yang rapat memperluas area kontak udara sehingga pertukaran panas berlangsung cepat dan maksimal.

Komponen ini bekerja berdampingan dengan kompresor AC mobil, kondensor, receiver dryer, dan katup ekspansi sebagai satu siklus tertutup sistem pendinginan kendaraan anda.

2. Fungsi Evaporator AC Mobil dalam Sistem Pendinginan

Fungsi evaporator AC mobil tidak hanya sekadar mendinginkan udara, melainkan memiliki tiga peran utama yang dijalankan secara bersamaan setiap kali AC dinyalakan.

Pertama, menyerap panas dari udara kabin. Refrigeran cair bertekanan rendah yang masuk ke evaporator mengalami proses evaporasi, berubah fase dari cair ke gas. Selama perubahan fase ini, refrigeran menyerap panas secara agresif dari udara yang ditiupkan motor blower melewati fin-fin evaporator. Udara yang tadinya panas dan lembap kehilangan energi panasnya, lalu dihembuskan sebagai udara sejuk ke seluruh kabin.

Kedua, menghilangkan kelembapan udara. Permukaan fin evaporator yang dingin, umumnya antara 0 hingga 5 derajat Celsius, menyebabkan uap air di udara berembun dan mengkondensasi menjadi tetes air. Inilah sumber air kondensasi yang menetes dari bagian bawah mobil ketika AC menyala. Proses ini normal dan justru membuat udara kabin terasa lebih segar dan tidak pengap.

Ketiga, menyaring partikel udara. Fin-fin evaporator juga berfungsi sebagai lapisan penyaring tambahan setelah filter kabin AC mobil. Debu halus, serbuk, dan spora jamur yang lolos dari filter kabin menempel di permukaan basah evaporator, itulah mengapa pembersihan berkala mutlak diperlukan.

3. Alur Kerja Evaporator dalam Siklus Refrigerasi AC

Memahami cara kerja AC mobil dan komponennya secara keseluruhan membantu anda melihat posisi kritis evaporator dalam sistem. Siklus dimulai dari kompresor yang memompa refrigeran gas bertekanan tinggi menuju kondensor di depan radiator. Di kondensor, panas dibuang ke udara luar dan refrigeran berubah menjadi cair bertekanan tinggi.

Refrigeran cair selanjutnya mengalir melalui receiver dryer untuk menyaring kotoran dan uap air, lalu masuk ke katup ekspansi atau orifice tube. Penurunan tekanan yang drastis di katup ekspansi membuat suhu refrigeran turun sangat rendah sebelum masuk ke evaporator. Di sinilah proses inti terjadi, motor blower mengalirkan udara kabin melewati fin evaporator yang super dingin, panas udara diserap refrigeran, dan udara segar dihembuskan ke kabin.

Refrigeran yang kini berwujud gas kembali ke kompresor untuk memulai siklus berikutnya. Thermistor atau sensor suhu evaporator mengontrol kapan kompresor bekerja dan berhenti agar suhu fin terjaga pada rentang optimal dan tidak membeku.

4. Tabel Diagnosa: Gejala, Penyebab, dan Solusi Evaporator Bermasalah

5. Tanda Evaporator AC Mobil Kotor atau Rusak

Kenali gejala berikut sebelum kerusakan evaporator berkembang menjadi masalah yang lebih besar.

AC terasa kurang dingin meski freon penuh. Lapisan kotoran, debu, dan jamur yang menyelimuti fin evaporator menghambat transfer panas. Refrigeran tidak mampu menyerap panas secara efisien karena lapisan kotoran menghalangi kontak langsung dengan udara. Hasilnya, suhu udara keluar ventilasi tidak sedingin seharusnya, sama persis seperti gejala AC mobil tidak dingin saat siang hari.

Muncul bau apek saat AC dinyalakan. Permukaan fin evaporator yang selalu lembap adalah tempat ideal pertumbuhan jamur, bakteri, dan lumut. Setiap kali blower mengalirkan udara melewati evaporator kotor, partikel jamur dan bau tidak sedap ikut terhembus ke kabin. Bau ini biasanya paling kuat beberapa detik pertama setelah AC dinyalakan.

Hembusan udara dari ventilasi terasa lemah. Kotoran tebal pada fin evaporator memblokir jalur aliran udara secara fisik. Motor blower bekerja lebih keras namun volume udara yang berhasil melewati kisi-kisi evaporator berkurang drastis. Gejala ini mirip dengan tanda blower AC mobil lemah yang perlu segera diperiksa.

Air bocor masuk ke lantai kabin. Saluran drainase air kondensasi yang tersumbat kotoran menyebabkan air menggenang di housing blower dan meluber ke karpet kabin. Berbeda dengan tetesan normal di luar mobil, genangan di dalam kabin menandakan masalah serius pada sistem drainase evaporator.

AC mati total padahal semua komponen normal. Jika evaporator AC mobil bocor, refrigeran terus-menerus keluar hingga sistem kekurangan freon. Sensor tekanan rendah otomatis mematikan kompresor sebagai proteksi, akibatnya AC tidak dingin sama sekali meski kompresor, kondensor, dan kelistrikan dalam kondisi baik.

6. Cara Perawatan dan Pembersihan Evaporator AC di Bengkel

Perawatan evaporator bukan pekerjaan yang bisa dilakukan sembarangan. Posisinya yang tersembunyi di dalam dashboard memerlukan pembongkaran housing blower dan keahlian teknis mekanik berpengalaman.

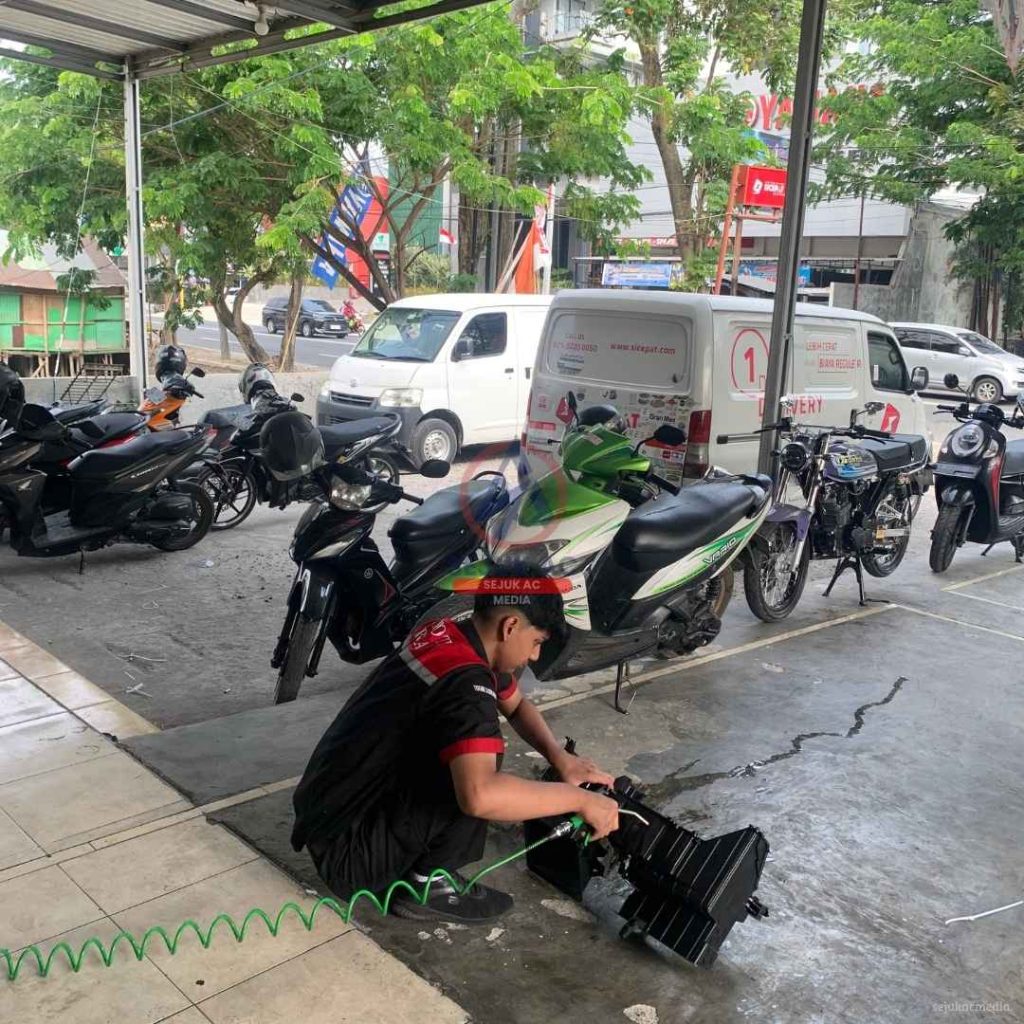

Mekanik profesional membongkar housing blower untuk mengakses inti evaporator secara langsung. Fin aluminium disikat perlahan dan disemprot cairan pembersih khusus anti-jamur, lalu dibilas bersih menggunakan air bertekanan rendah. Proses ini berbeda dengan sekadar menyemprotkan cairan melalui ventilasi kabin yang hanya membersihkan permukaan luar tanpa menyentuh sarang jamur di sela-sela fin.

Idealnya, servis AC mobil rutin termasuk pembersihan evaporator dilakukan setiap 12 hingga 18 bulan. Selalu ganti filter kabin secara berkala untuk memperlambat akumulasi debu pada fin evaporator. Apabila evaporator mengalami kebocoran akibat korosi, penggantian unit evaporator baru menjadi solusi terbaik agar performa AC kembali prima.
